<專利申請系列－什麼東西能申請專利>

關於<GIPR Channel>的半導體系列文章已經轉進IC設計領域，未來會持續展開，如果你有想要了解的議題，請留言告訴我，我會優先為你製作特刊。

在生成式AI與大型語言模型的推動下，傳統的儲存控制晶片不再只是被動資料管理的角色，而是變成負責高速處理與智慧運算的核心元件。無論是行動裝置還是大型資料中心，這些晶片必須兼顧讀寫速度、耐用度與低功耗，才能滿足AI爆炸性成長的資料需求。本期”什麼東西能申請專利”我們就來看看關於磁碟控制器IC。

《孫子．謀攻》知彼知己者，百戰不殆。擬定智財競爭策略，贏得市場競爭優勢。

目次

• 磁碟控制器IC能申請專利嗎？
• 發明專利案例
• 新型專利案例
• 設計專利案例
• 下期預告－網路通訊IC

一、磁碟控制器IC能申請專利嗎？

<<強哥提醒！若您不想看細節，只需知道磁碟控制器IC是電腦系統中的核心晶片，負責協調 CPU 與儲存裝置（如 HDD、SSD）之間的通訊，並管理資料的讀寫、傳輸與儲存優化。>>

（一）AI與磁碟儲存控制器IC基礎認識與發展趨勢

• AI推動儲存控制器IC的技術升級：隨著生成式AI與大型語言模型（如ChatGPT）需求爆發，磁碟儲存控制器IC不再只是單純管理資料的角色，而是轉型成高速運算與資料處理的關鍵樞紐。控制晶片需支援更高的讀寫速度、耐用度與低功耗運作，才能滿足AI對海量資料即時存取的需求。
• NAND Flash技術與AI儲存需求同步提升：AI應用對固態硬碟控制晶片提出嚴苛要求，推動3D NAND堆疊層數突破200層，提升單晶片容量與存取效率。
• AI儲存控制器IC與傳統硬碟的角色區分

項目	SSD控制晶片	傳統HDD控制器
主要應用	高速資料讀寫、AI運算加速	大容量冷儲存、低成本資料備份
運算能力	具備AI運算能力，支援生成式AI模型	運算能力有限，著重資料穩定性
介面技術	PCIe Gen4/Gen5、UFS 4.1	SATA、SAS
功耗效率	優化低功耗設計，適合邊緣運算設備	功耗較高，適合資料中心長時間運行
市場趨勢	隨AI資料爆炸成長快速擴張	聚焦企業冷儲存與穩定現金流

• 邊緣運算與行動儲存控制晶片的崛起：隨著AI逐漸由雲端向邊緣設備（如智慧手機、車用系統、穿戴裝置）延展，對行動儲存控制晶片的需求顯著增加。邊緣AI可在裝置本地處理資料，兼顧隱私安全與響應速度，促使控制晶片在功耗管理與高速資料存取間取得最佳平衡。
• AI儲存控制器IC融合電源管理IC，提升整體效能：針對AI與高速儲存系統對電力管理的嚴苛需求，未來磁碟儲存控制器IC將與電源管理IC密切整合，實現「智慧節能」。這樣的設計不僅能在高負載時維持穩定運作，亦能在待機狀態下降低功耗，延長設備壽命。
• AI驅動儲存控制器IC市場結構變化：台廠商積極搶攻高端市場、全球市場聚焦AI專屬儲存解決方案、技術聯盟與合作加速創新
• 應用案例：AI資料中心與工業自動化–AI資料中心需面對龐大資料流，SSD控制晶片需兼顧高速讀寫與高耐用度，確保服務不中斷。工業自動化領域則著眼於SSD的穩定性與實時資料存取，建興儲存的產品在智慧製造與監控系統中發揮關鍵作用，大幅提升生產效率與穩定性。

（二）AI技術結合PCIe Gen5 SSD控制器IC，優化資料中心效率

• 資料中心面臨的挑戰與需求大幅提升：隨著生成式AI如ChatGPT等應用快速普及，資料中心需要處理的資料量呈爆炸式成長。這帶來對高容量、高頻寬儲存解決方案的迫切需求。傳統SSD控制器在讀寫速度與效能上已難以滿足AI訓練和推理階段對資料吞吐的要求。
• PCIe Gen5 SSD控制器的性能優勢：PCIe Gen5相較於前代Gen4，在頻寬上有近一倍的提升，能達到每通道高達32 GT/s的資料傳輸速度。尤其是專為資料中心設計的8通道PCIe Gen5 x4 NVMe SSD控制器，以及更高階的16通道PCIe Gen5 x4 NVMe SSD控制器，能有效支援多任務並行與高負載運算，降低資料傳輸瓶頸。
• AI技術加持的智慧控制晶片：新世代6奈米AI運算型SSD控制晶片，不僅是傳統儲存控制器，同時具備內建AI運算能力。透過將快閃記憶體用作AI快取記憶體，部分原由GPU負責的運算移轉至SSD控制晶片，大幅減少系統整體對高頻寬記憶體（HBM）與DRAM的依賴，提升能效並降低延遲。
• 資料傳輸速率與容量需求的提升：以GPT大型語言模型為例，其訓練和推論過程需要頻繁讀寫TB級資料，SSD的高速讀寫能力直接影響模型訓練時間與回應速度。PCIe Gen5 SSD控制器配合3D TLC與QLC NAND技術，可以在不增加功耗的情況下大幅提升容量與速度，滿足現代AI資料中心的需求。
• AI結合SSD控制器提升資料安全與完整性：高階PCIe Gen5 SSD控制器同時整合資料完整性保護功能，如TRIM指令應用、寫入保護、AES-256加密等，確保資料在高速傳輸過程中無誤且安全，對於金融、醫療等對資料完整性要求嚴格的資料中心尤為重要。
• 邊緣運算與分散式資料中心的趨勢支撐：AI運算逐步由大型資料中心向邊緣設備移動，PCIe Gen5 SSD控制器搭配AI功能，能提升邊緣伺服器及智慧型終端裝置資料處理效能，保障即時分析與應用，促進資料中心架構的靈活擴展。

（三）AI驅動的資料安全策略與磁碟儲存控制器IC資料完整性技術

隨著人工智慧（AI）技術的蓬勃發展，磁碟儲存控制器IC在資料安全與完整性保護上的角色日益重要。AI結合先進硬體設計與智慧演算法，能有效提升資料的安全防護與完整性管理，以下從幾個面向詳盡說明其如何實現：

• 智能異常偵測與即時風險反應：AI驅動的磁碟儲存控制器能透過機器學習技術，持續監控資料存取行為，辨識異常操作或潛在入侵風險。例如，控制器可自動偵測不尋常的寫入模式或錯誤率飆升，立即啟動安全機制，如限速或鎖定存取，防止資料損壞或外洩。這種即時反應能力大幅超越傳統靜態防護措施。
• 資料完整性保護技術：結合AI演算法實時監控SSD內部資料狀況，並主動優化錯誤校正碼（ECC）運算與壽命管理。預測快閃記憶體的耗損趨勢，提前調度資料搬移與備份，確保資料不因快閃記憶體老化而產生錯誤，提升整體儲存系統的穩定性與耐用度。
• 強化隱私保護機制：AI控制器支援硬體級加密功能，如AES-256加密及TCG Opal安全標準，並搭配智慧化的密碼管理與存取控制，保護使用者敏感資料。特別在邊緣運算場景中，AI強化的隱私保護機制讓資料可在本地端加密處理，避免頻繁傳輸至雲端，降低資料外洩風險。
• 自動故障修復與資料回復能力：AI磁碟控制器利用深度學習模型分析儲存錯誤模式，實現智慧型錯誤修正與資料重建。相較傳統控制器，多了一層動態調整策略，能在硬體異常初期即時調整讀寫流程，防止故障擴大，並且在必要時自動啟動安全抄寫與資料恢復機制。
• 性能與安全的動態平衡：AI技術能根據當前系統負載與安全狀態，動態調整保護強度與性能表現。例如在資料安全需求較高時，AI控制器會優先執行多重加密與嚴格錯誤檢測，確保資料不受侵害；在性能優先的應用下，則會平衡安全與速度，維持資料順暢存取。

（四）以AI強化的雙階段效能調控，提升磁碟儲存控制器IC表現

在現代磁碟儲存控制器IC中，尤其是SSD控制器，效能調控是關鍵技術之一。隨著AI技術的加入，「雙階段效能調控」（Dual Stage Shaping）成為提升控制器整體表現的重要機制。以下說明雙階段效能調控的核心概念與實務應用：

• 雙階段效能調控機制基本架構
  • 第一階段：即時效能調整-控制器內建的效能調控引擎（Performance Shaping Engine）會根據當前資料流量及系統負載，動態調整讀寫速率與快取配置，確保系統在高負載時仍保持穩定。
  • 第二階段：長期效能優化-利用AI演算法分析長期運作數據，預測未來使用模式，並自動調整控制參數，如寫入放大（Write Amplification）管理、壽命預測與資源分配，延長SSD的耐用度與提升效率。
• AI技術在雙階段調控中的應用實例：新世代6奈米AI運算型SSD控制晶片，將部分原本由GPU負責的運算任務轉移至SSD控制器，並將快閃記憶體用作AI快取，實現即時效能調整，快速回應資料中心的高頻讀寫需求。透過AI持續分析SSD運作狀態，控制器可自動調整資料存取策略，降低系統延遲及功耗，這在大型AI模型訓練與影片生成等應用中，尤其顯著。
• 雙階段效能調控與傳統單階段調控的差異比較

項目	傳統單階段調控	雙階段效能調控（AI強化）
調控方式	靜態或簡單動態調整	即時與長期雙階段結合，動態智慧調控
效能反應速度	較慢	快速反應系統負載變化
壽命管理	基本壽命管理	AI預測壽命，優化寫入策略
運算負載分配	控制器負擔重，依賴外部CPU/GPU	控制器內建AI運算，減輕系統整體負擔
適用場景	傳統儲存應用	高性能AI計算、資料中心、大模型訓練

• 應用範例說明：在資料中心環境中，透過雙階段效能調控，SSD控制器能針對不同階段的工作負載（如模型推理與資料寫入）進行最佳化配置，提升整體I/O效率。AI影片生成過程中，高頻資料存取需求極大，雙階段調控機制可有效減少存取延遲，提升生成速度與品質。

（五）接著，判斷「磁碟控制器IC」能否申請專利？具不具備技術或設計？若要提升「技術性或設計性」，可以從資料能不能被更快、更穩、更有效率地讀寫與管理，整理創新方向。強哥的創新建議是：

• AI 資料中心儲存控制
  • 高速 SSD 控制器升級
  • 多通道 NAND 控制架構
  • 低延遲資料調度
• AI 導向的智慧資料管理
  • AI 工作負載感知控制器
  • 智慧快取與資料預取
  • 分層儲存控制
• 可靠性與壽命管理創新
  • NAND 壽命預測與磨耗平衡
  • 進階錯誤校正技術
  • 異常偵測與自我修復
• 運算型儲存與近資料處理
  • Computational Storage Controller
  • Near-Data Processing
  • AI 推論輔助儲存
• 能源效率與熱管理
  • AI 資料中心低功耗控制器
  • 儲存熱管理
• 資安與資料保護
  • 硬體加密與安全啟動
  • AI 資料集安全保護
  • 防勒索與異常寫入監控

<實際上還有許多例子，如果有興趣歡迎私下與強哥延伸交流>

最後，有沒有存在法定不予專利的事由？例如：

• 沒有涉及生物學方法、人類或動物之診斷、治療或外科手術方法；
• 不可以有妨害公共秩序或善良風俗的內容；
• 不能只是純功能、藝術或電路布局；
• 不能是單純的自然發現、科學原理、中文輸入/語言/數學/遊戲方法或規則本身、人為方法(如以手指夾球)、商業方法、傳統技藝等。
• 特別需要留意的是：單純的設計概念、單純程式碼本身，應屬於著作權。

二、專利案例

（一）發明專利，其重點在於必須具有「技術性」；發明專利保護利用自然法則之技術思想的創作，包括構造、方法、功能、技術、製造、材料等方面之技術改良或突破。以下舉出發明專利案例讓大家瞧瞧：

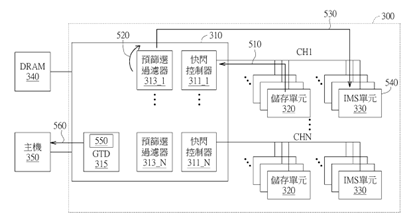

• 一種資料比對方法，記憶體裝置與其記憶體控制器(專利號I918499)，申請日期2025/05/06，本發明主要目的在於提升處理基因組序列分析等巨量資料時的運算效率。該系統透過預篩選操作初步過濾輸入資料，將其區分為高機率匹配的候選名單與不匹配的資料，隨後再利用記憶體內搜尋（IMS）單元執行精確的群測試，以確認最終的匹配結果。這種設計最大的優勢在於能直接在儲存裝置內完成比對，有效解決了傳統架構中因頻繁搬移大量數據至主機所造成的性能瓶頸，進而達成低延遲與高能源效率的資料處理目標。

（二）新型專利，其保護的是有形物品，而非技術概念或製造方法。因此，如果專利有涉及到物體之構造組合(如硬體的系統框架、架構、裝置、模組等)，仍有可能得到保護，但強哥必須強調，新型專利不能單純申請「方法」，可考慮申請「裝置、系統」及其架構。以下舉出個新型專利案例跟大家分享：

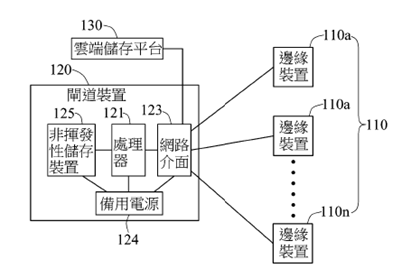

• 一種多元化備援資訊儲存與傳輸系統(專利號M679688)，申請日期2026/02/01，本新型主要目的在提升災害應變與遠端監控時的資料可靠性。該系統由多個分佈式的邊緣裝置組成，具備本地儲存功能並支援多重網路介面，能於主網路失效時自動切換至 4G 或 5G 備援路徑。蒐集的資訊會彙整至中央的閘道裝置，該裝置不僅提供冗餘儲存，還能將資料同步至雲端平台進行異地備援。此外，系統配備了備用電源模組，確保在電力中斷的惡劣環境下仍能維持運作。透過這種多層次備援機制，該技術有效預防了因網路故障或硬體損毀所導致的數據遺失。

（三）設計專利，其必須「應用於物品」、「透過視覺訴求」，表示設計必須透過視覺方式呈現，因此，若技術涉及到物品的外觀、電腦圖像之設計，則可以申請設計專利。

三、結語：下期預告－網路通訊IC

總結來說，在生成式AI與大型語言模型快速擴張下，磁碟儲存控制器IC已從傳統資料管理元件，升級為AI資料中心與邊緣運算的核心競爭技術。企業需掌握高速PCIe Gen5、低延遲資料調度、AI快取與高耐用度控制能力，以因應AI對海量資料即時存取的需求；從創新建議而言，關鍵在於將AI演算法、儲存架構與電源管理整合，推動智慧化資料調度與運算型儲存（Computational Storage）發展。最後，業者可藉由SSD控制晶片、NAND整合與資料安全技術切入高階AI儲存市場，並透過技術聯盟與平台化方案強化產業生態系。最重要的智慧財產權，則是建立技術門檻的核心工具，透過專利布局涵蓋資料完整性、AI效能調控、低功耗控制與資安保護等關鍵技術，可同時提升授權價值與市場防禦能力。最終，誰能同時掌握高速儲存、AI運算與IP布局能力，誰就能在AI儲存競賽中建立長期競爭優勢。

當然，研發創新、市場行銷、經營管理的實務工作者應把時間、精神智力都灌注在本職上，因此挖掘智財、申請專利、智財策略的工作就交給專家吧！如果有興趣找強哥談談，讓強哥協助您取得所需重要資訊、追蹤技術、專利挖掘、迴避風險，歡迎與強哥聯繫。

在下一期的<GIPR Channel>文章裡，強哥會繼續延伸IC設計產業，希望透過淺顯易懂的介紹，就能吸收這些熱門產業的創新點子。若你也想知道還有什麼東西可以申請專利。敬請期待！
